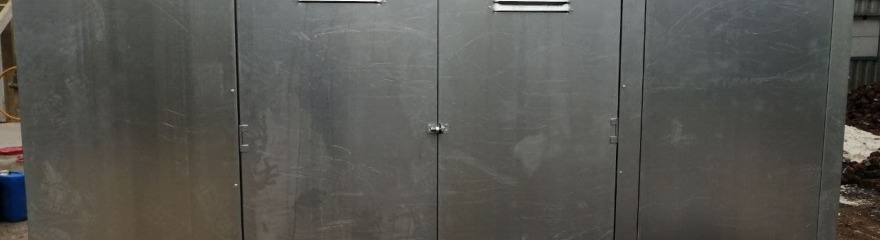

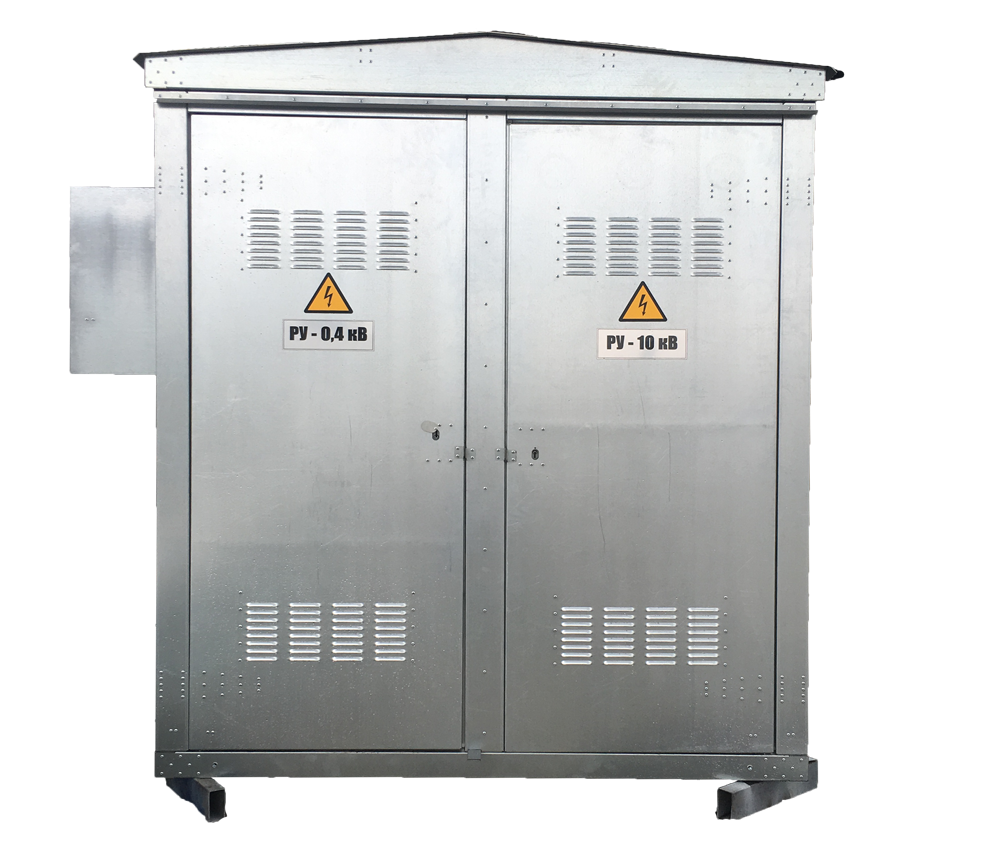

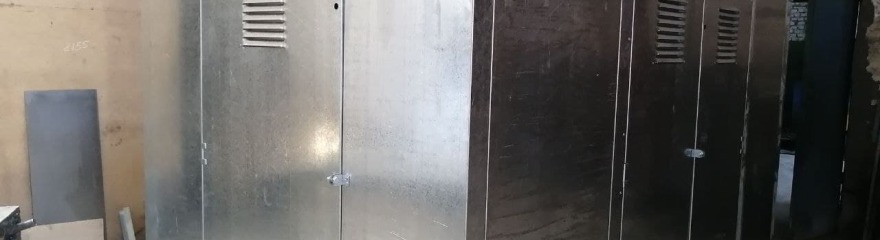

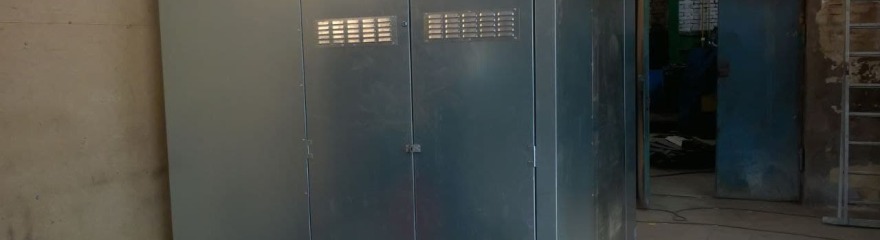

КТП Киоскового типа из оцинкованной стали

Подстанция представляет собой клепаный металокаркас из оцинкованной стали

КТПК состоит из нескольких отсеков:

• УВН - ввод высокого напряжения. В УВН устанавливается разъединитель РВЗ и высоковольтные предохранители или выключатель нагрузки типа ВНА с предохранителями. В отсеках УВН есть дополнительная дверь и система механических блокировок;
• Отсек силового трансформатора: согласно ПУЭ устанавливается защитное ограждение;
• РУНН - РУ 0,4 кВ с аппаратурой ввода и отходящих линий стационарной установки;

По способу подключения к сети КТПК выполняются тупикового и проходного типов с кабельными и воздушными вводами и выводами в различных сочетаниях.

Ввод от трансформатора на шины 380 В осуществляется через рубильник или автоматический выключатель, от шин через автоматические выключатели подключены отходящие линии для питания потребителей и линия уличного освещения.

Для подключения кабельными линиями предусмотрены отверстия в днище корпуса, для подключения воздушными линиями предусмотрены башни с установленными на них изоляторами. Оборудование КТП защищено от перенапряжений высоковольтными и низковольтными вентильными разрядниками (для КТП с воздушными линиями).

Подстанция    комплектуется    приборами измерений, сигнализации и учета электроэнергии. Двухтрансформаторная КТПК комплектуется аппаратурой АВР по заказу.

В КТПК имеются блокировки в соответствии с требованиями ПУЭ. На дверях всех отсеков присутствуют информационные таблички.

КТПК устанавливается на утрамбованной выровненной площадке непосредственно на грунт или на фундамент любого типа. При установке на высокий фундамент предусматривается поставка лестниц и площадок. При установке на грунт рекомендуется сделать щебеночную подсыпку.

Количество и номинальные токи отходящих линий определяются мощностью трансформаторов

Габаритные размеры КТПК В зависимости от типоисполнения

Габаритные размеры 100-400 кВА

Заказать Ктп из оцинкованной стали можете у нашей компании позвонив по телефону или оставить заявку на сайте

Габаритные размеры 630-1000 кВА
